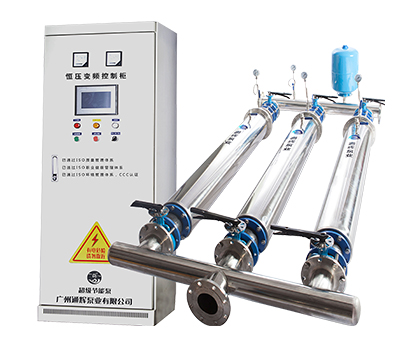

一、超節能無負壓變頻靜音管中泵描述
無負壓供水設備是一種加壓供水機組，直接與市政供水管網聯接、在市政管網剩余壓力基礎上串聯疊壓供水而確保市政管網壓力不小于設定保護壓力的二次加壓供水設備。
無負壓(管網疊壓)供水設備的核心是在二次加壓供水系統運行過程中如何防止負壓產生，消除機組運行對市政管網的影響，在保證不影響附近用戶用水的前提下實現安全、可靠、平穩、持續供水。
同事無負壓管中泵供水設備是在普通型無負壓供水設備的基礎上推出的新型供水設備。除具有普通型無負壓供水設備的所有功能特征外，本產品更顯示出了“環保衛生，低噪音，不擾民”的設計理念。該電機選用全不銹鋼充水式電機，對水質絕無任何污染，其主過流部件均采用304不銹鋼等食品級材料制造。設備結構形成一個密閉系統，因此運行無噪音、水質無污染。
主要適用于新建的高層，小高層住宅小區，辦公樓，賓館，學校等民用建筑的生活用水；原有氣壓式，水池，水箱式供水設備的改造工程。特別適用于環境要求高，無噪音，無震動，占地小，配置高的高檔住宅，別墅小區的生活用水
特別適用于環境要求高，無噪音，無震動，占地小，配置高的高檔住宅，別墅小區的生活用水。
二、超節能無負壓變頻靜音管中泵產品特點：
1、高效節能：該設備能與自來水管網直接串接，充分利用市政給水管網壓力，在其基礎上差多少補多少，即設備只對自來水的進水壓力和所需壓力的差進行補壓，當自來水壓力滿足要求時設備停止工作，全部由市政壓力直供。與普通供水設備相比,可節電30%——90%。
2、超靜音優勢：該設備具有先進的防振和消音功能，超靜音平穩運行，無水錘、電機運行等噪音污染，聲音控制在30分貝以內。
3、節省投資：該設備無須水池、水箱等儲水設施，也可無須專用泵房，節省占地面積，減少建筑費用。
4、停電不斷水：供電線路停電時，能自動切換為市政自來水壓力供水，維持自來水管網原有壓力。
5、環保衛生：電機采用全不銹鋼屏蔽式充水式電機，采用當今世界最先進的水潤滑軸承，無需油脂，水潤滑、水循環、水冷卻，避免了水的二次污染。真正做到全食品級不銹鋼配置。
6、無負壓供水：該設備具有市政管網保護功能，在與市政管網直聯取水加壓運行過程中不會對市政自來水管網造成負壓。由于市政管網隨著用戶的增減，壓力隨之波動，當市政管網壓力下降至警戒壓力時，該設備的保壓系統會自動偵得信號并將之傳輸到電氣控制系統，使泵組從市政管網減少吸水或停止吸水，從而保證市政管網的壓力不受干擾。
7、智能化程度高：該設備采用國際先進的電腦系統來感測，傳導壓力信號，確保精確無誤；并能實現全自動智能控制，具有手動/自動切換、主副泵定時輪換、壓力調整、恒壓、高低電壓保護、欠相保護、漏電保護、過載保護、過熱保護、缺水失壓保護、漏水偵測補償、不用水停車、瞬間跳閘保護等功能，配備RS485總線接口可實現可視化遠程調整、監測和維護。
8、造型美觀，檔次高級，免維護，設備使用壽命達10年。
三、超節能無負壓變頻靜音管中泵使用條件：
1、壓力0~2.5Mpa，壓力控制精度0.01MPa
2、環境溫度0℃～+40℃
3、控制箱環境濕度不大于90%
基本參數表：
管中泵單泵
（雙泵*2，三泵*3，四泵*3） |
標準流量(m3/h) |
40-46 |
可定制 |
|
揚程范圍(m) |
21-196 |
可定制 |
|
出水口徑(mm) |
DN50-DN400 |
1英寸=25.4mm |
|
水質(PH) |
6.5-—8.5 |
|
|
安裝方式 |
立式為主 |
|
|
葉輪材質 |
304、316、316L、塑膠鋼PPO |
|
|
工藝特點 |
一體成型不銹鋼葉輪，同心不偏移；
可加裝雙推力軸承座，保護電機；
可選防砂設計 |
|
|
電機數據 |
功率范圍(KW) |
0.37-270 |
|
|
工頻及電壓(V) |
50HZ，380V |
|
|
電機結構及冷卻方式 |
水式（屏蔽式）、水線式 |
|
|
電機材質 |
304、316、316L、 |
|
|
工藝特點 |
軸心鏡面處理，雙層軸封保護 |
|
|
可選 |
臺灣通輝HTD灌裝式馬達，美國富蘭克林Franklin馬達，日本荏原EBARA馬達 |
|
選型參數表：
|
WHTD43 |
功率KW |
流量、揚程對照表 |
|
m³/h |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
|
L/min |
667 |
683 |
700 |
717 |
733 |
750 |
767 |
|
WHTD43-24/2 |
3.7 |
揚程（m） |
28 |
27 |
26 |
24 |
23 |
22 |
21 |
|
WHTD43-36/3 |
5.5 |
39 |
38 |
37 |
36 |
35 |
34 |
33 |
|
WHTD43-70/5 |
11 |
77 |
75 |
74 |
70 |
69 |
67 |
65 |
|
WHTD43-91/7 |
15 |
103 |
100 |
98 |
91 |
90 |
89 |
87 |
|
WHTD43-111/8 |
18.5 |
122 |
119 |
117 |
111 |
108 |
104 |
101 |
|
WHTD43-139/10 |
22 |
154 |
150 |
147 |
139 |
138 |
136 |
133 |
|
WHTD43-181/13 |
30 |
196 |
193 |
189 |
181 |
179 |
176 |
173 |
